平面数控磨床独立式PLC与数控装置的连接方式

日期:2019/12/01类型:行业动态

磨床厂家制造的磨床,工具磨床,精密磨床等数控磨床和平面磨床的独立式PLC采用的是通用PLC,是一套独立的PLC系统,与数控装置相互独立,具有独立的软件和硬件功能,能够独立完成规定的控制任务。

磨床厂家制造的磨床,工具磨床,精密磨床等数控磨床和平面磨床PLC与数控装置通常有两种连接方式。一种连接方式是直接用磨床厂家制造的磨床,工具磨床,精密磨床等数控磨床和平面磨床的数控装置的I/O连接PLCI/O,早期的数控装置很多都采用这种方式。例如,海德汉TNC155采用的就是这种方式;PLC采用SIEMENS公司通用型S5115U可编程控制器;美国TEACHABLEⅢ数控装置连接的是GE-FANUC公司的90-30系列PLC。其系统框图如图1所示。

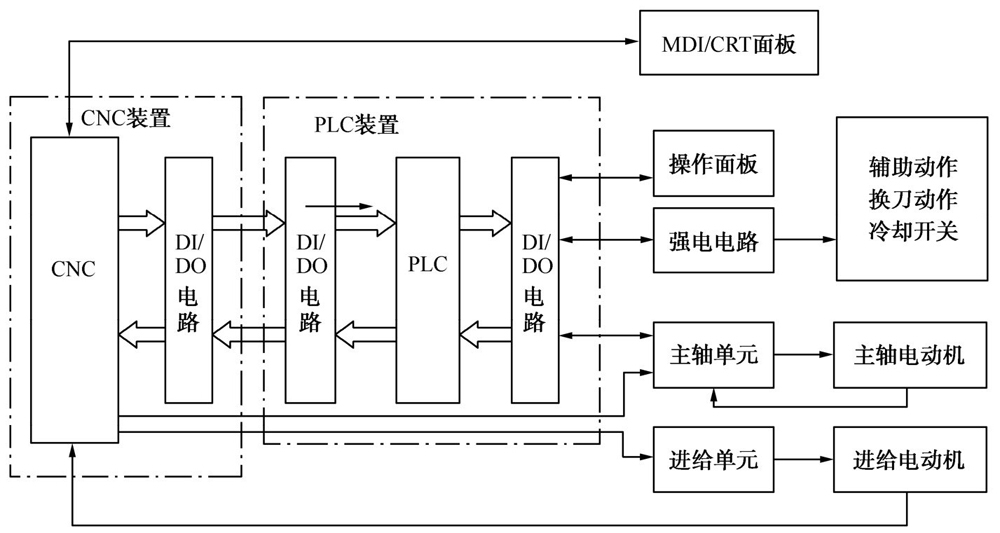

1 磨床厂家制造的磨床,工具磨床,精密磨床等数控磨床和平面磨床的独立式PLCCNC机床系统框图

平面磨床

另一种连接方式是通过专用的通信接口进行连接,例如,SIEMENS 3系统采用耦合模块实现数控装置与PLC的通信,其硬件结构框图如图2所示。

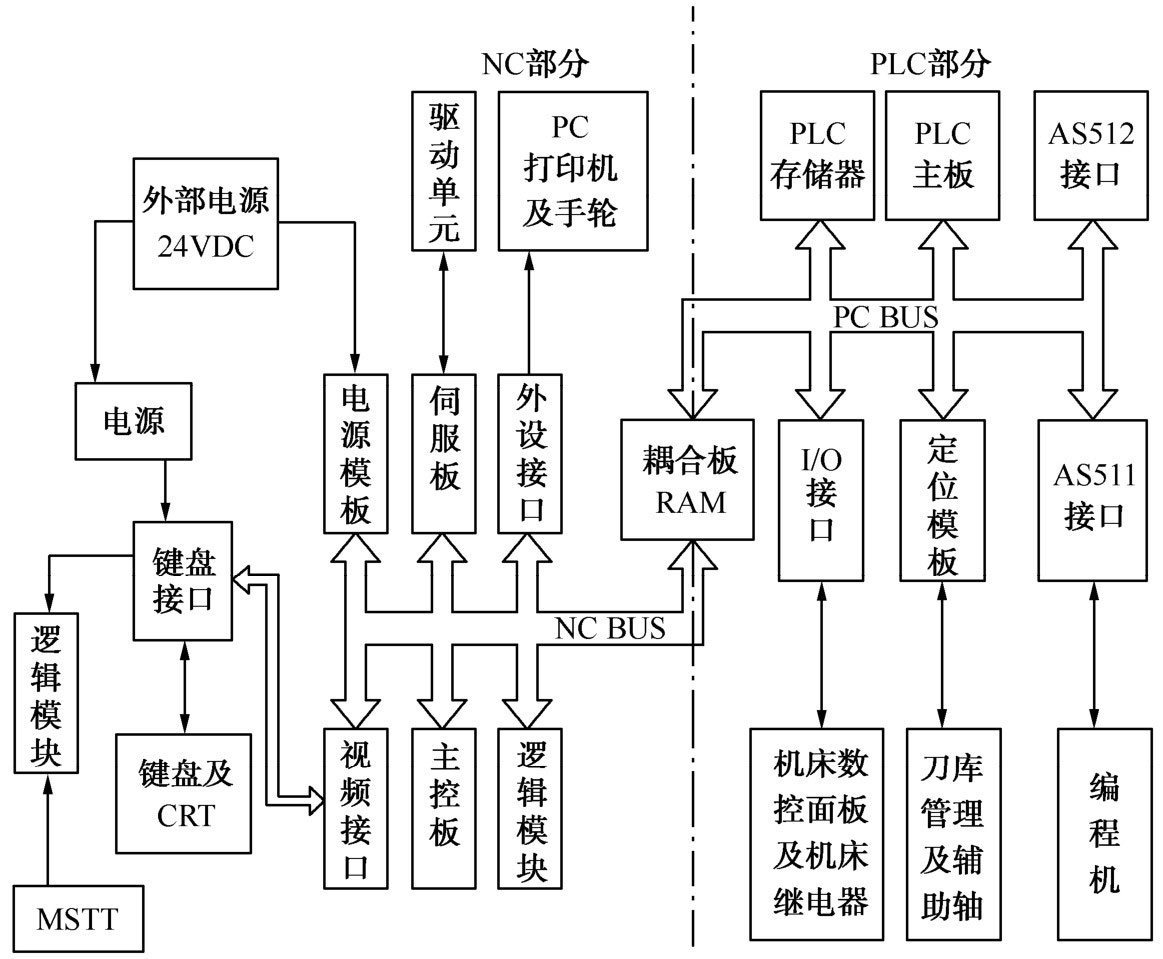

2 SIEMENS 3系统外接磨床厂家制造的磨床,工具磨床,精密磨床等数控磨床和平面磨床PLC硬件结构框图
